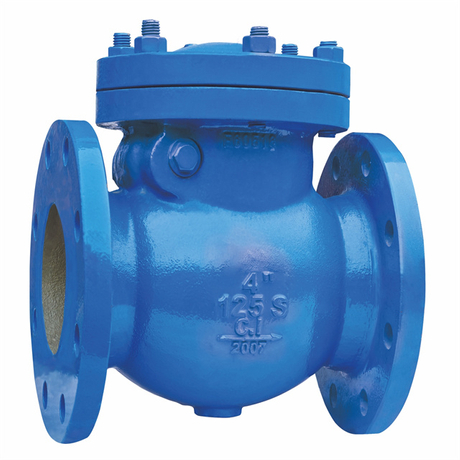

Injap sehala swing ialah komponen kritikal dalam sistem bendalir, direka untuk membenarkan aliran bendalir dalam satu arah sambil menghalang aliran balik. Dengan berbuat demikian, ia membantu mengekalkan kecekapan dan integriti saluran paip, mencegah isu seperti pencemaran atau kerosakan yang disebabkan oleh aliran terbalik. Injap ini digunakan secara meluas dalam pelbagai industri, termasuk petroleum, bahan kimia, rawatan air, dan pengurusan air sisa. Artikel ini meneroka mekanik, jenis, bahan, pemasangan, kelebihan dan kekurangan, aplikasi dan perbandingan injap sehala swing dengan jenis injap lain.

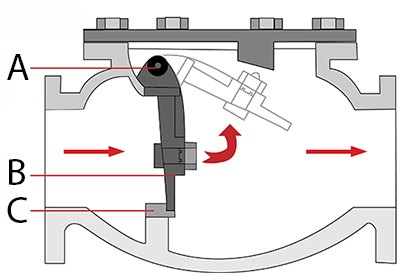

Injap sehala ayunan terdiri daripada badan injap , cakera berengsel (atau kepak) dan mekanisme engsel . Apabila bendalir mengalir ke arah yang betul, tekanan membuka injap dan membenarkan bendalir itu berlalu. Jika aliran terbalik, cakera berayun kembali ke kedudukan tertutup, mencipta meterai dan menghalang aliran balik.
Operasi injap sehala ayunan adalah berdasarkan perbezaan tekanan antara sisi masuk dan keluar. Apabila aliran bendalir berada dalam arah yang betul, ia menolak cakera terbuka. Walau bagaimanapun, apabila aliran berbalik, cakera berayun tertutup disebabkan oleh tekanan terbalik, memastikan injap ditutup dan menghalang aliran balik.
Untuk pemahaman yang lebih komprehensif tentang injap sehala, sila semak semua produk FJV untuk Injap .
Injap sehala ayunan datang dalam konfigurasi yang berbeza, setiap satunya disesuaikan dengan keperluan operasi tertentu. Di bawah ialah jadual yang memperincikan pelbagai jenis injap sehala ayunan:
| Jenis | Perihalan | Paling Sesuai Untuk |
|---|---|---|
| Injap Semak Ayunan Standard | Model asas dengan cakera tunggal berengsel pada badan injap. | Sistem bendalir am yang memerlukan pencegahan aliran balik. |
| Angkat Injap Semak | Cakera bergerak secara menegak (atas dan bawah) dan bukannya berayun. | Sistem tekanan tinggi di mana pergerakan cakera menegak adalah ideal. |
| Injap Semak Ayunan Pintu Berganda | Mempunyai dua cakera, memberikan kadar aliran yang lebih tinggi dan prestasi yang lebih baik dalam saluran paip yang besar. | Sistem berskala besar dengan keperluan aliran tinggi. |
| Injap Semak Ayunan Jenis Wafer | Reka bentuk padat dengan sambungan bebibir, menjadikannya sesuai untuk pemasangan yang terhad ruang. | Saluran paip atau pemasangan yang lebih kecil dengan had ruang. |
| Injap Semak Ayun dengan Cakera Lembap | Injap sehala ayunan dengan mekanisme yang dilembapkan untuk mengurangkan kesan tukul air. | Sistem yang terdedah kepada tukul air atau di mana turun naik halaju berlaku. |
Pemilihan bahan untuk injap sehala swing memberi kesan ketara kepada prestasi, jangka hayat dan kesesuaiannya untuk aplikasi yang berbeza. Bahan biasa termasuk:
| Sifat | Bahan | Paling Sesuai Untuk |
|---|---|---|
| Cast Steel | Menawarkan kekuatan mekanikal yang tinggi dan sesuai untuk aplikasi tekanan tinggi. | Sistem bendalir industri dengan tekanan dan suhu tinggi. |
| Keluli Tahan Karat | Rintangan kakisan yang sangat baik, menjadikannya sesuai untuk cecair yang agresif seperti bahan kimia dan minyak. | Petroleum, industri kimia, dan sistem dengan cecair menghakis. |
| Gangsa | Rintangan kakisan dan kebolehmesinan yang baik, sesuai untuk sistem tekanan rendah. | Aplikasi tekanan rendah atau sistem bendalir yang lebih kecil. |
| Besi mulur | Bahan yang kuat dan fleksibel, sesuai untuk injap besar dalam sistem tekanan tinggi. | Bekalan air dan sistem cecair berskala besar. |
| Plastik (PVC/CPVC) | Kos efektif, ringan dan tahan kakisan; biasanya digunakan dalam sistem cecair tekanan rendah dan tidak agresif. | Sistem bendalir tidak menghakis seperti pengairan atau air sisa. |
Pemasangan yang betul adalah penting untuk pengendalian injap sehala ayunan yang cekap. Berikut ialah panduan langkah demi langkah untuk pemasangan:
Tentukan Arah Aliran : Badan injap biasanya mempunyai anak panah yang menunjukkan arah aliran yang betul. Pastikan arah aliran sejajar dengan reka bentuk injap.
Sediakan Talian Paip : Bersihkan hujung paip, keluarkan sebarang serpihan atau tepi kasar yang boleh merosakkan injap semasa pemasangan.
Letakkan Injap : Injap sehala ayunan boleh dipasang secara mendatar atau menegak, tetapi ia berprestasi terbaik apabila dipasang secara mendatar untuk membolehkan cakera berayun dengan bebas.
Sambungan Bebibir : Untuk injap yang lebih besar, gunakan sambungan bebibir untuk mengikat injap ke saluran paip. Ketatkan bolt sama rata untuk mengelakkan kebocoran.
Pengujian : Setelah injap dipasang, jalankan sistem untuk mengesahkan bahawa cakera berayun bebas, dan injap ditutup dengan selamat semasa keadaan aliran balik.
Injap sehala swing menawarkan beberapa kelebihan, tetapi ia juga mempunyai beberapa batasan. Di bawah adalah ringkasan:
| Kelebihan | Kelemahan |
|---|---|
| Pencegahan Aliran Balik : Menghentikan aliran terbalik cecair dengan berkesan, memastikan integriti sistem. | Rintangan Aliran : Cakera boleh mencipta rintangan kepada aliran, yang membawa kepada kehilangan tenaga. |
| Kesederhanaan : Mudah dipasang dan dikendalikan dengan penyelenggaraan yang minimum. | Tukul Air : Dalam sistem halaju tinggi, injap boleh menyebabkan tukul air, yang boleh merosakkan saluran paip. |
| Ketahanan : Diperbuat daripada bahan tahan lama yang menawarkan prestasi tahan lama. | Had Saiz : Kurang sesuai untuk saluran paip yang sangat kecil kerana reka bentuknya yang lebih besar. |
| Kos Berkesan : Injap sehala swing biasanya berpatutan berbanding dengan jenis injap sehala yang lain. | Tidak Sesuai untuk Pemasangan Menegak : Injap ini berfungsi paling baik secara mendatar, mengehadkan kepelbagaiannya. |
Injap sehala swing adalah serba boleh dan mencari aplikasi merentasi pelbagai industri. Beberapa aplikasi utama termasuk:
Aplikasi Air dan Air Sisa : Digunakan dalam loji rawatan air, sistem kumbahan, dan pengairan untuk mencegah aliran balik dan mengekalkan integriti saluran paip.
Industri Petroleum dan Kimia : Menghalang aliran terbalik dalam saluran paip yang membawa minyak, gas dan bahan kimia, memastikan pengangkutan bendalir yang selamat dan cekap.
Penjanaan Kuasa : Injap sehala ayunan digunakan dalam sistem penyejukan dan sistem stim untuk mengawal aliran bendalir dan mencegah aliran balik.
Sistem Perlindungan Kebakaran : Dalam sistem pemercik dan penindasan, injap sehala ayunan memastikan aliran air yang betul, mengelakkan pencemaran bekalan air.
Sistem HVAC : Injap ini membantu mengawal aliran air dalam sistem pemanasan, pengudaraan dan penyaman udara, menghalang aliran balik dalam saluran air yang disejukkan atau dipanaskan.
Dalam rajah teknikal, simbol injap sehala ayunan biasanya diwakili sebagai bulatan dengan anak panah menunjukkan arah aliran dan cakera berengsel di dalam bulatan. Cakera biasanya digambarkan dalam kedudukan tertutup untuk menandakan bahawa injap menghalang aliran balik apabila arah aliran diterbalikkan. Simbol ini membantu jurutera dan pereka bentuk dengan cepat mengenal pasti lokasi dan fungsi injap sehala ayunan dalam skema saluran paip.
Injap sehala ayunan bukan satu-satunya pilihan yang tersedia untuk pencegahan aliran balik. Di bawah ialah perbandingan dengan jenis injap sehala biasa yang lain:
| Mekanisme | Jenis Injap | Paling Sesuai Untuk |
|---|---|---|
| Injap Semak Ayunan | Menggunakan cakera berengsel yang berayun terbuka dan tertutup berdasarkan arah aliran. | Sistem bendalir am, terutamanya dalam saluran paip sederhana hingga besar. |
| Injap Semak Bola | Menggunakan bola yang bergerak ke atas dan ke bawah untuk menghentikan aliran balik. | Sistem tekanan tinggi yang memerlukan reka bentuk yang padat dan boleh dipercayai. |
| Angkat Injap Semak | Mempunyai cakera yang bergerak menegak yang terangkat apabila arah aliran adalah betul. | Sistem cecair tekanan tinggi dengan pemasangan menegak. |
| Injap Semak Senyap | Menggunakan mekanisme pegas untuk menghalang aliran balik secara senyap. | Sistem di mana pengurangan hingar menjadi keutamaan, seperti dalam paip kediaman. |
S: Bagaimanakah injap sehala ayunan menghalang aliran balik?
A: Cakera di dalam injap berayun tertutup apabila arah aliran berbalik, membentuk pengedap yang menghalang bendalir daripada mengalir ke belakang.
S: Bolehkah injap sehala buaian dipasang secara menegak?
J: Walaupun injap sehala buaian boleh dipasang secara menegak, ia berfungsi paling baik apabila dipasang secara mendatar untuk memastikan cakera berayun dengan bebas.
S: Apakah tekanan keretakan bagi injap sehala ayunan?
A: Tekanan retak merujuk kepada tekanan minimum yang diperlukan untuk membuka injap. Ini berbeza-beza bergantung pada reka bentuk dan bahan injap.
S: Bagaimanakah saya boleh menghalang tukul air apabila menggunakan injap sehala buaian?
J: Tukul air boleh diminimumkan dengan memilih injap sehala ayunan dengan cakera yang dilembapkan, yang mengurangkan kesan perubahan aliran mendadak.
S: Apakah industri yang menggunakan injap sehala swing?
A: Injap sehala swing digunakan dalam industri seperti rawatan air, petroleum, bahan kimia, penjanaan kuasa, HVAC dan sistem perlindungan kebakaran.
Injap sehala swing ialah penyelesaian yang mudah tetapi sangat berkesan untuk pencegahan aliran balik dalam sistem bendalir. Sama ada dalam saluran paip industri besar atau kemudahan rawatan air kecil, injap ini penting untuk mengekalkan integriti dan kecekapan sistem bendalir. Dengan memahami jenis, bahan, prosedur pemasangan, kelebihan dan keburukan injap sehala swing, jurutera dan pereka sistem boleh membuat keputusan termaklum mengenai penggunaan dan penyelenggaraannya.
