Bolehkah Injap Semak Ayunan Dipasang Secara Menegak?

Injap sehala ayunan adalah komponen penting dalam sistem pengendalian bendalir, menyediakan cara automatik untuk menghalang aliran balik. Injap ini digunakan dalam pelbagai industri, termasuk rawatan air, sistem HVAC, dan saluran paip minyak dan gas, untuk memastikan bendalir mengalir dalam satu arah sahaja. Walau bagaimanapun, apabila ia datang kepada pemasangan, persoalan biasa timbul: Bolehkah injap sehala buaian dipasang secara menegak?

Dalam artikel ini, kami akan meneroka kemungkinan pemasangan menegak untuk injap sehala swing. Kami akan merangkumi prinsip operasi injap sehala swing, faktor yang perlu dipertimbangkan semasa memasangnya secara menegak, dan kelebihan serta cabaran yang berkaitan dengan pemasangan menegak. Selain itu, kami akan membincangkan alternatif kepada injap sehala swing yang mungkin lebih sesuai untuk senario pemasangan menegak. Untuk butiran lanjut tentang Swing Check Valve，sila baca blog ini di sini： Apakah itu Swing Check Valve？

Reka Bentuk dan Prinsip Injap Semak Ayun

Untuk memahami sama ada injap sehala buaian boleh dipasang secara menegak, adalah penting untuk memahami reka bentuk dan prinsip kerja asasnya terlebih dahulu.

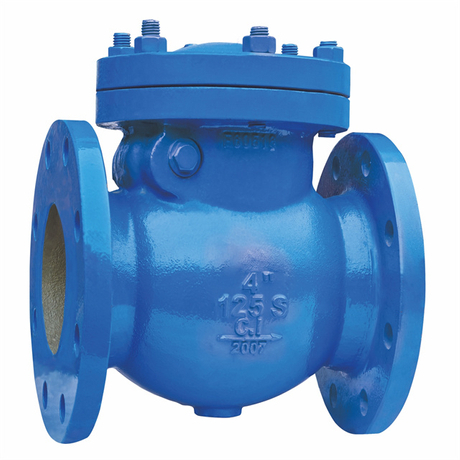

Reka Bentuk Injap Semak Ayunan: Injap sehala ayunan terdiri daripada badan injap, cakera ayunan dan mekanisme engsel yang membolehkan cakera berputar terbuka dan tertutup berdasarkan aliran bendalir. Apabila bendalir mengalir ke arah yang dimaksudkan, cakera terbuka, membenarkan aliran melaluinya. Apabila aliran berbalik, cakera berayun tertutup, menghalang aliran balik.

Ciri Reka Bentuk Utama:

1. Cakera Ayun : Komponen paling penting bagi injap sehala ayunan ialah cakera, yang berayun pada engsel. Cakera ini selalunya ditimbang untuk membantu menutup injap secara automatik apabila aliran bendalir berbalik.

2. Arah Aliran : Injap sehala ayunan direka untuk aliran satu arah. Mereka bergantung pada tekanan bendalir untuk membuka cakera ke arah yang betul dan menutupnya apabila aliran berhenti atau berbalik.

3. Mekanisme Penutupan : Penutupan cakera sering dibantu oleh graviti atau ketegangan spring, bergantung pada reka bentuk. Keupayaan cakera untuk menutup adalah penting untuk menghalang aliran balik dan memastikan operasi yang betul.




Reka bentuk injap sehala ayunan memainkan peranan penting dalam menentukan sama ada ia boleh berfungsi dengan betul apabila dipasang secara menegak.

Kebolehlaksanaan Pemasangan Menegak

Apabila mempertimbangkan pemasangan injap menegak, dinamik aliran sistem sangat terjejas. Memasang injap sehala ayunan secara menegak boleh memberikan kedua-dua kelebihan dan cabaran.

Arah Aliran dan Kesan Prestasi: Dalam pemasangan mendatar, cakera ayunan secara semula jadi berorientasikan kepada ayunan dengan aliran, dan graviti membantu menutup injap apabila diperlukan. Walau bagaimanapun, apabila dipasang secara menegak, aliran bendalir dan graviti mungkin tidak berfungsi dengan cara yang sama. Bergantung pada arah aliran, pemasangan menegak berpotensi menyebabkan cakera ayunan kekal terbuka atau tertutup secara tidak cekap. Dalam sesetengah kes, arah aliran mungkin mengganggu keupayaan injap untuk berfungsi dengan baik, menyebabkan pengedap tidak lengkap dan risiko kebocoran.

Graviti dan Dinamik Bendalir: Graviti memainkan peranan penting dalam penutupan cakera ayunan yang betul. Apabila injap dipasang secara menegak, graviti mungkin tidak lagi membantu cakera menutup dengan betul. Daya bendalir yang mengalir melalui injap boleh menjejaskan keupayaan cakera untuk berayun kembali ke kedudukan tertutup, mengakibatkan ketidakcekapan operasi. Selain itu, halaju bendalir mungkin perlu dilaraskan untuk fungsi optimum dalam pemasangan menegak.

Faktor Utama yang Perlu Dipertimbangkan untuk Pemasangan Menegak

Sebelum meneruskan pemasangan menegak, beberapa faktor mesti dipertimbangkan untuk memastikan injap akan berfungsi seperti yang diharapkan.

1. Arah Aliran dan Kadar Aliran: Arah aliran dalam injap sehala ayunan mempengaruhi cara cakera bergerak. Dalam pemasangan menegak, arah aliran harus sejajar dengan pergerakan semula jadi cakera ayunan. Jika kadar aliran terlalu rendah atau tidak konsisten, injap mungkin gagal ditutup dengan betul. Kadar aliran yang lebih tinggi boleh memaksa cakera terbuka terlalu jauh, menyebabkan injap gagal mengelak dengan betul apabila aliran berbalik.

2. Suhu Operasi: Suhu bendalir yang melalui injap akan memberi kesan kepada kedua-dua bahan injap dan komponen pengedapnya. Suhu yang melampau boleh menyebabkan bahan mengembang atau mengecut, yang boleh menjejaskan pengedap dan prestasi injap. Dalam pemasangan menegak, turun naik suhu boleh menyebabkan ketegangan tambahan pada injap sehala ayunan, terutamanya jika injap dibuat daripada bahan yang sensitif terhadap perubahan suhu.

3. Saiz dan Jenis Paip: Saiz dan jenis paip di mana injap dipasang boleh mempengaruhi operasi injap. Dalam pemasangan menegak, berat injap dan daya yang dikenakan oleh bendalir boleh menegangkan badan injap, terutamanya dalam paip yang lebih besar atau bahan paip bukan standard. Memastikan keserasian antara saiz paip dan reka bentuk injap adalah penting untuk operasi yang boleh dipercayai.

4. Kebolehcapaian dan Penyelenggaraan: Dalam pemasangan menegak, akses kepada injap sehala buaian mungkin lebih terhad, menjadikan penyelenggaraan dan pemeriksaan lebih sukar. Adalah penting untuk mempertimbangkan betapa mudahnya injap boleh diakses untuk pemeriksaan rutin, pembersihan dan pembaikan. Injap yang sukar diselenggara boleh menyebabkan masalah operasi dalam jangka panjang.

5. Mencegah Tukul Air: Tukul air, fenomena yang disebabkan oleh pemberhentian secara tiba-tiba atau perubahan halaju aliran, boleh menyebabkan kerosakan yang ketara pada paip dan injap. Pemasangan menegak mungkin lebih terdedah kepada tukul air kerana dinamik aliran yang diubah dan perbezaan tekanan yang meningkat. Untuk mengelakkan tukul air, adalah penting untuk memasang peranti yang boleh menyerap hentakan, seperti ruang udara atau penahan tukul air.

Kelebihan Pemasangan Vertical Swing Check Valve

Walaupun menghadapi cabaran, terdapat juga beberapa faedah yang berpotensi untuk memasang injap sehala buaian secara menegak.

1. Kecekapan Ruang: Pemasangan injap menegak selalunya diutamakan dalam situasi di mana ruang terhad, seperti dalam saluran paip sempit atau kawasan terkurung. Dengan memasang injap secara menegak, anda boleh menjimatkan ruang mendatar dan berpotensi mengurangkan kesan keseluruhan sistem.

2. Bantuan Graviti: Dalam beberapa konfigurasi menegak, graviti boleh membantu penutupan cakera injap, terutamanya apabila aliran bendalir diarahkan ke bawah. Ini boleh meningkatkan kecekapan operasi injap, memastikan penutupan yang lebih cepat dan lebih dipercayai apabila aliran berbalik.

Kelemahan dan Cabaran Pemasangan Menegak

Pemasangan menegak bukan tanpa cabaran mereka. Beberapa kelemahan yang berpotensi termasuk:

1. Kawalan Aliran Terhad: Injap sehala ayunan menegak mungkin menawarkan kurang kawalan ke atas aliran berbanding pemasangan mendatar. Dinamik bendalir dalam pemasangan menegak boleh menyebabkan peraturan aliran yang kurang tepat, yang berpotensi menyebabkan turun naik yang tidak diingini dalam kadar aliran.

2. Risiko Tukul Air: Seperti yang dinyatakan sebelum ini, pemasangan menegak boleh meningkatkan kemungkinan tukul air akibat perubahan tekanan dan dinamik aliran. Fenomena ini boleh merosakkan kedua-dua injap dan paip di sekelilingnya, yang membawa kepada pembaikan yang mahal dan masa henti.

3. Kedudukan Terhad: Dalam pemasangan menegak, kedudukan injap sehala buaian mungkin dihadkan oleh ruang yang ada. Jika injap tidak boleh diletakkan dengan cara yang optimum untuk reka bentuknya, fungsinya mungkin terjejas.

Alternatif dan Lain-lain Jenis Injap Semak

Untuk aplikasi yang pemasangan menegak injap sehala buaian tidak praktikal, jenis injap sehala lain mungkin lebih sesuai.

1. Injap Semak Spring: Tidak seperti injap sehala ayunan, injap sehala spring bergantung pada spring untuk menutup injap apabila aliran diterbalikkan. Injap ini boleh berprestasi lebih baik dalam pemasangan menegak kerana ia tidak bergantung pada graviti untuk menutup injap. Ia padat dan boleh menyediakan pencegahan aliran balik yang boleh dipercayai, walaupun dalam orientasi pemasangan yang sukar.

2. Injap Semak Muncung: Injap sehala muncung direka bentuk untuk beroperasi dalam sistem tekanan tinggi dan selalunya boleh digunakan dalam pemasangan menegak. Mereka bergantung pada mekanisme spring dan muncung untuk mengawal aliran bendalir, memberikan prestasi yang lebih konsisten merentasi sudut pemasangan yang berbeza.

3. Injap Semak Omboh: Injap sehala omboh menggunakan mekanisme omboh untuk mengawal aliran bendalir. Ia sesuai untuk aplikasi aliran tinggi dan menawarkan prestasi yang lebih baik dalam pemasangan menegak kerana ia tidak bergantung pada graviti untuk penutupan.

Kesimpulan

Kesimpulannya, walaupun secara teknikalnya mungkin untuk memasang injap sehala swing secara menegak, beberapa faktor mesti dipertimbangkan untuk memastikan prestasi yang boleh dipercayai. Faktor ini termasuk arah aliran, suhu operasi, saiz paip, kebolehcapaian untuk penyelenggaraan dan risiko tukul air. Pemasangan menegak boleh menawarkan faedah penjimatan ruang, tetapi ia juga datang dengan cabaran seperti kawalan aliran terhad dan potensi tukul air.

Dalam aplikasi yang pemasangan menegak tidak dapat dielakkan, mungkin perlu meneroka reka bentuk injap sehala alternatif, seperti injap sehala spring, injap sehala muncung atau injap sehala omboh. Akhirnya, penilaian yang teliti terhadap keperluan sistem dan keadaan pemasangan yang unik akan membantu menentukan sama ada injap sehala swing adalah pilihan terbaik untuk pemasangan menegak.
